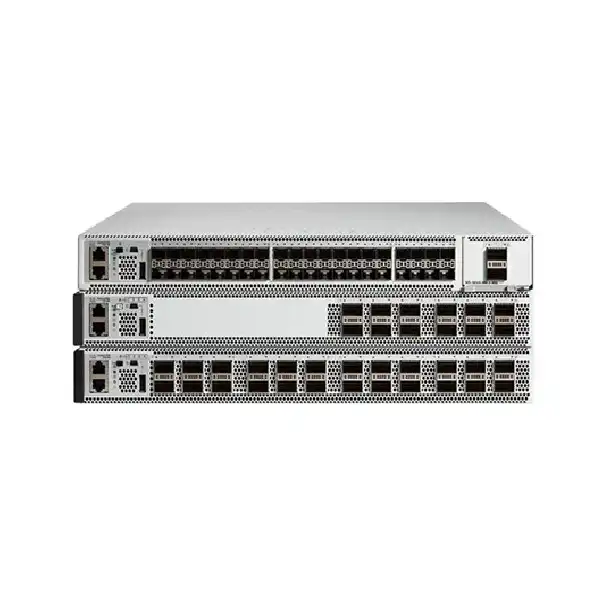

Cisco Catalyst 9500 Switch, 16x10GE, 8x10GE, Modular uplink

Cisco Catalyst 9500 Switch, 16x10GE, 8x10GE, Modular Uplink از سوئیچ‌های حرفه‌ای سری Catalyst 9500 سیسکو است که برای زیرساخت‌هایی طراحی شده که به ارتباطات 10 گیگابیتی، ظرفیت مناسب برای تجمیع ترافیک و امکان توسعه بخش Uplink نیاز دارند. ترکیب پورت‌های 10GE با Uplink ماژولار، این مدل را به گزینه‌ای انعطاف‌پذیر برای شبکه‌های سازمانی تبدیل می‌کند؛ مخصوصاً در محیط‌هایی که ساختار شبکه در طول زمان تغییر می‌کند و ممکن است نیاز به افزایش سرعت یا تغییر نوع اتصال وجود داشته باشد.

جایگاه Cisco Catalyst 9500 در یک شبکه حرفه‌ای

Catalyst 9500 بیشتر از یک سوئیچ ساده برای اتصال کاربران است. این خانواده برای قرار گرفتن در قسمت‌های مهم زیرساخت شبکه طراحی شده و می‌تواند ارتباط میان چندین سوئیچ، سرور و تجهیزات مختلف را برقرار کند.

مدلی با پورت‌های 10GE زمانی اهمیت بیشتری پیدا می‌کند که لینک‌های گیگابیتی دیگر برای انتقال ترافیک تجمیع‌شده کافی نباشند. در چنین شرایطی، استفاده از 10GbE باعث می‌شود ارتباط بین بخش‌های مختلف شبکه با ظرفیت بالاتری انجام شود.

معماری پورت‌های 10GE در این مدل

ترکیب 16x10GE و 8x10GE نشان می‌دهد که این پیکربندی برای ایجاد تعداد قابل توجهی اتصال پرسرعت در نظر گرفته شده است. چنین ظرفیتی می‌تواند برای اتصال سرورها، سوئیچ‌های Access، تجهیزات Storage و لینک‌های بین رک‌ها مورد استفاده قرار گیرد.

نکته مهم این است که در طراحی واقعی شبکه، تمام پورت‌ها الزاماً برای یک نوع تجهیز استفاده نمی‌شوند. بخشی از لینک‌ها ممکن است برای سرورها و بخش دیگر برای ارتباط با سوئیچ‌های پایین‌دست یا تجهیزات مرکزی شبکه در نظر گرفته شود.

مشخصات فنی Cisco Catalyst 9500

• برند: Cisco
• سری: Catalyst 9500
• رابط‌های اصلی: 10GE
• تعداد پورت‌های 10GE در پیکربندی موردنظر: 16x10GE + 8x10GE
• نوع Uplink: Modular
• سرعت اصلی: 10GbE
• کاربرد: Enterprise Networking
• معماری قابل استفاده: Distribution / Aggregation / Core
• سیستم‌عامل: Cisco IOS XE
• فرم نصب: Rack Mount
• نوع محصول: Enterprise-Class Switch

ماژولار بودن Uplink چه فایده‌ای دارد؟

یکی از نکات قابل توجه این پیکربندی، Modular Uplink است. در یک شبکه سازمانی، سرعت موردنیاز بخش بالادستی ممکن است در طول زمان تغییر کند.

ممکن است در ابتدای راه‌اندازی، Uplinkهای 10GbE برای سازمان کافی باشند؛ اما با افزایش سرورها، کاربران و حجم داده، شبکه به ظرفیت بالاتری احتیاج پیدا کند. ساختار ماژولار این امکان را فراهم می‌کند که طراحی Uplink بر اساس نیاز واقعی زیرساخت انتخاب شود.

در نتیجه، انعطاف بخش Uplink یکی از ویژگی‌هایی است که می‌تواند در پروژه‌های در حال توسعه اهمیت زیادی داشته باشد.

ارتباط بین Access و Distribution با Cisco Catalyst 9500

در معماری سه‌لایه شبکه، Access Switchها معمولاً تجهیزات کاربران را متصل می‌کنند و Distribution وظیفه جمع‌آوری و مدیریت ترافیک این بخش‌ها را بر عهده دارد.

Catalyst 9500 می‌تواند در چنین ساختاری به‌عنوان نقطه تجمیع قرار بگیرد. لینک‌های پرسرعت از Access Switchها وارد دستگاه می‌شوند و سپس ترافیک از طریق مسیرهای بالادستی به Core منتقل می‌شود.

استفاده از 10GbE در این قسمت باعث می‌شود حجم بیشتری از ترافیک بدون وابستگی به لینک‌های 1GbE منتقل شود.

چرا 10GbE برای لینک‌های بین سوئیچ‌ها اهمیت دارد؟

فرض کنید چند سوئیچ Access هرکدام چندین کاربر و تجهیز را سرویس‌دهی می‌کنند. اگر همه این ترافیک از یک لینک 1GbE عبور کند، احتمال ایجاد محدودیت در زمان‌های پرترافیک افزایش پیدا می‌کند.

استفاده از 10GbE برای Uplink می‌تواند ظرفیت این مسیر را به شکل قابل توجهی افزایش دهد. به همین دلیل لینک‌های 10GbE در شبکه‌های متوسط و بزرگ معمولاً در ارتباطات بین سوئیچ‌ها و بخش‌های مرکزی کاربرد زیادی دارند.

نقش Cisco Catalyst 9500 در مدیریت ترافیک شرق به غرب

در شبکه‌های جدید، همه ترافیک الزاماً بین کاربر و اینترنت جابه‌جا نمی‌شود. بخش زیادی از داده ممکن است میان سرورها، Storageها و سرویس‌های داخلی حرکت کند.

این نوع ترافیک که معمولاً با عنوان East-West شناخته می‌شود، در دیتاسنترها و محیط‌های مجازی‌سازی اهمیت زیادی دارد.

وجود چندین رابط 10GE در Catalyst 9500 می‌تواند امکان ایجاد مسیرهای پرظرفیت برای چنین ارتباطاتی را فراهم کند.

Cisco Catalyst 9500 برای محیط‌های مجازی‌سازی

در یک سرور فیزیکی ممکن است تعداد زیادی ماشین مجازی اجرا شود. هر ماشین مجازی بخشی از ترافیک شبکه را ایجاد می‌کند و مجموع این ترافیک می‌تواند بسیار بیشتر از یک سیستم عادی باشد.

اتصال سرورهای مجازی‌سازی به شبکه با 10GbE می‌تواند ظرفیت مناسبی برای انتقال داده فراهم کند. Catalyst 9500 نیز می‌تواند در بخش تجمیع این ارتباطات قرار بگیرد و مسیر ارتباطی سرورها با سایر قسمت‌های شبکه را مدیریت کند.

ارتباط با تجهیزات Storage

سیستم‌های ذخیره‌سازی تحت شبکه از جمله تجهیزاتی هستند که ممکن است به پهنای باند زیادی نیاز داشته باشند.

در صورتی که Storage از Ethernet 10GbE پشتیبانی کند، می‌توان ارتباط آن را از طریق پورت‌های 10GE برقرار کرد. این موضوع برای محیط‌هایی که عملیات Backup، Virtualization یا انتقال فایل‌های حجیم انجام می‌شود اهمیت بیشتری دارد.

البته در این نوع طراحی باید تعداد سرورها و میزان I/O نیز بررسی شود تا ظرفیت شبکه متناسب با Storage انتخاب شود.

قابلیت‌های Layer 3 در Catalyst 9500

Catalyst 9500 برای شبکه‌هایی ساخته شده که فقط به Switching ساده نیاز ندارند. قابلیت‌های Layer 3 امکان ایجاد ارتباط میان Subnetها، اجرای Routing و طراحی ساختارهای منطقی‌تر را فراهم می‌کنند.

در یک سازمان می‌توان شبکه کاربران، سرورها، تلفن‌های IP و تجهیزات مدیریتی را از یکدیگر جدا کرد و سپس ارتباط کنترل‌شده میان آن‌ها برقرار نمود.

این روش نسبت به قرار دادن تمام تجهیزات در یک شبکه Flat، مدیریت و کنترل بیشتری در اختیار مدیر شبکه قرار می‌دهد.

مسیریابی پویا در شبکه سازمانی

با افزایش تعداد Segmentها و مسیرهای ارتباطی، استفاده از Routeهای دستی می‌تواند مدیریت شبکه را دشوار کند.

پروتکل‌هایی مانند OSPF به تجهیزات Layer 3 اجازه می‌دهند اطلاعات مسیر را با یکدیگر تبادل کنند و در صورت تغییر توپولوژی، مسیر مناسب را انتخاب نمایند.

در شبکه‌هایی که چندین مسیر ارتباطی دارند، چنین قابلیت‌هایی می‌توانند نقش مهمی در پایداری و مدیریت شبکه داشته باشند.

Cisco Catalyst 9500 و افزایش ظرفیت شبکه

یکی از مشکلات رایج در توسعه شبکه این است که ظرفیت سوئیچ موجود با رشد سازمان هماهنگ نمی‌ماند.

افزایش تعداد کاربران، اضافه شدن سرورها، توسعه Virtualization و افزایش حجم Backup همگی می‌توانند باعث افزایش ترافیک شوند.

پورت‌های 10GE به سازمان اجازه می‌دهند بخشی از این رشد را با افزایش ظرفیت لینک‌ها مدیریت کند، در حالی که ساختار Modular Uplink امکان توسعه مسیرهای بالادستی را فراهم می‌کند.

طراحی Redundancy با Cisco Catalyst 9500

در زیرساخت‌های حیاتی، وابستگی کامل به یک دستگاه مرکزی می‌تواند ریسک ایجاد کند.

به همین دلیل معمولاً دو مسیر یا دو تجهیز برای بخش‌های مهم شبکه در نظر گرفته می‌شود. این طراحی باعث می‌شود در صورت خرابی یک مسیر، ارتباطات از مسیر جایگزین ادامه پیدا کنند.

Catalyst 9500 می‌تواند در چنین معماری‌هایی به‌عنوان یکی از تجهیزات مرکزی مورد استفاده قرار گیرد، اما نوع دقیق Redundancy باید بر اساس توپولوژی و تجهیزات شبکه تعیین شود.

Cisco Catalyst 9500 در شبکه‌های Campus

شبکه‌های دانشگاهی، سازمان‌های بزرگ و شرکت‌های چندساختمانی معمولاً تعداد زیادی Access Switch دارند.

در چنین محیطی، ترافیک Access Switchها می‌تواند به یک لایه Distribution منتقل شود. وجود لینک‌های 10GbE باعث می‌شود ارتباط بین این لایه‌ها ظرفیت مناسبی داشته باشد.

به همین دلیل Catalyst 9500 می‌تواند در بخش مرکزی یک Campus Network قرار گیرد و وظیفه تجمیع لینک‌ها و Routing را انجام دهد.

تفاوت این مدل با سوئیچ‌های Access معمولی

سوئیچ‌های Access معمولاً تمرکز بیشتری روی تعداد زیاد پورت‌های کاربر، پورت‌های PoE و اتصال مستقیم تجهیزات انتهایی دارند.

در مقابل، Catalyst 9500 بیشتر برای بخش‌های مرکزی و پرظرفیت شبکه طراحی شده است. بنابراین در محیطی که هدف اصلی اتصال تعداد زیادی کامپیوتر یا تلفن IP باشد، سوئیچ Access انتخاب مناسب‌تری خواهد بود.

اما اگر مسئله اصلی اتصال چندین لینک پرسرعت و مدیریت ترافیک میان بخش‌های مختلف شبکه باشد، Catalyst 9500 ارزش بیشتری پیدا می‌کند.

تجهیزات مناسب برای اتصال به Cisco Catalyst 9500

• سوئیچ‌های Access دارای Uplink 10GbE
• سرورهای مجهز به کارت شبکه 10GbE
• تجهیزات Storage دارای رابط Ethernet
• سوئیچ‌های Distribution و Core سازگار
• روترهای دارای رابط 10GbE
• تجهیزات دیتاسنتری با SFP+
• ماژول‌های نوری سازگار
• کابل‌های DAC و AOC مناسب

در انتخاب تجهیزات جانبی باید مدل دقیق پورت، سرعت، نوع رسانه و Compatibility Matrix بررسی شود.

انتخاب Transceiver مناسب برای پورت 10GE

پورت 10GbE می‌تواند با رسانه‌های مختلف مورد استفاده قرار گیرد. برای ارتباطات کوتاه داخل رک، DAC یا AOC می‌تواند گزینه مناسبی باشد، در حالی که برای مسیرهای فیبر نوری از Transceiver مناسب استفاده می‌شود.

فاصله لینک و نوع فیبر در انتخاب ماژول اهمیت زیادی دارند. بنابراین بهتر است قبل از خرید SFP+، فاصله واقعی میان دو دستگاه و نوع کابل‌کشی موجود مشخص شود.

چه زمانی Cisco Catalyst 9500 انتخاب مناسبی است؟

این مدل زمانی بیشتر مورد توجه قرار می‌گیرد که سازمان تعداد قابل توجهی ارتباط 10GbE داشته باشد و در کنار آن به قابلیت‌های Layer 3 و امکان توسعه Uplink نیاز پیدا کند.

برای یک شبکه کوچک با چند کاربر و چند دستگاه، چنین سوئیچی احتمالاً بیش از نیاز واقعی است. اما در محیط‌های سازمانی، دیتاسنتر، Campus و شبکه‌های چندرک، ظرفیت و انعطاف آن کاربرد بیشتری خواهد داشت.

Cisco Catalyst 9500 و مسیر توسعه آینده

مزیت یک طراحی قابل توسعه این است که مدیر شبکه مجبور نباشد با هر تغییر کوچک، کل زیرساخت را تعویض کند.

ساختار Modular Uplink به سازمان اجازه می‌دهد بخش بالادستی را متناسب با نیاز آینده طراحی کند. این ویژگی مخصوصاً در پروژه‌هایی که برنامه توسعه چندساله دارند اهمیت پیدا می‌کند.

به همین دلیل هنگام انتخاب این مدل بهتر است فقط نیاز امروز بررسی نشود و رشد احتمالی ترافیک نیز در نظر گرفته شود.

محصولات سازگار با Cisco Catalyst 9500

برای ایجاد یک زیرساخت کامل، این سوئیچ می‌تواند در کنار تجهیزات مختلف شبکه استفاده شود:

• سوئیچ‌های Cisco Catalyst با Uplink پرسرعت
• سرورهای Dell، HPE و Lenovo دارای کارت شبکه 10GbE
• تجهیزات Storage مبتنی بر Ethernet
• روترهای سازمانی دارای رابط 10GbE
• ماژول‌های SFP+ سازگار با Cisco
• کابل‌های DAC و AOC مناسب
• تجهیزات شبکه دیتاسنتری دارای رابط‌های 10GbE

سازگاری واقعی باید بر اساس Part Number، نوع پورت و Transceiver انتخاب‌شده بررسی شود.

چه نکاتی قبل از خرید Cisco Catalyst 9500 باید بررسی شود؟

قبل از خرید باید مشخص شود چند لینک 10GbE موردنیاز است و این لینک‌ها برای سرور، Storage یا اتصال Switch-to-Switch استفاده خواهند شد.

پس از آن باید نوع Uplink موردنیاز، ظرفیت آینده شبکه، سطح Licensing و تجهیزات جانبی مانند SFP+ مشخص شود.

همچنین به دلیل وجود عبارت Modular Uplink، بررسی Part Number دقیق اهمیت زیادی دارد تا مشخص شود ماژول Uplink موردنظر همراه دستگاه ارائه می‌شود یا باید جداگانه تهیه شود.

سوالات متداول Cisco Catalyst 9500

1. Cisco Catalyst 9500 برای چه نوع شبکه‌ای مناسب است؟

این مدل برای شبکه‌های سازمانی، Campus، دیتاسنتر و زیرساخت‌هایی که به لینک‌های 10GbE و قابلیت‌های پیشرفته Layer 3 نیاز دارند مناسب است.

2. پورت‌های 10GE این مدل برای سرور قابل استفاده هستند؟

بله، در صورت وجود کارت شبکه 10GbE و Transceiver یا کابل سازگار، می‌توان سرورها را به پورت‌های مربوط متصل کرد.

3. Modular Uplink چه مزیتی دارد؟

ماژولار بودن Uplink امکان انتخاب یا توسعه رابط‌های بالادستی را بر اساس نیاز شبکه فراهم می‌کند و برای زیرساخت‌هایی که احتمال افزایش ظرفیت دارند مفید است.

4. آیا Cisco Catalyst 9500 برای Storage مناسب است؟

در صورتی که Storage از Ethernet 10GbE پشتیبانی کند، می‌توان از پورت‌های 10GE برای ایجاد ارتباط پرسرعت استفاده کرد.

5. این مدل با چه تجهیزاتی سازگار است؟

با سوئیچ‌های دارای 10GbE، سرورهای مجهز به SFP+، تجهیزات Storage، روترها و سایر تجهیزات شبکه دارای رابط سازگار قابل استفاده است. نوع دقیق Transceiver و کابل باید بر اساس مشخصات دو طرف لینک انتخاب شود
