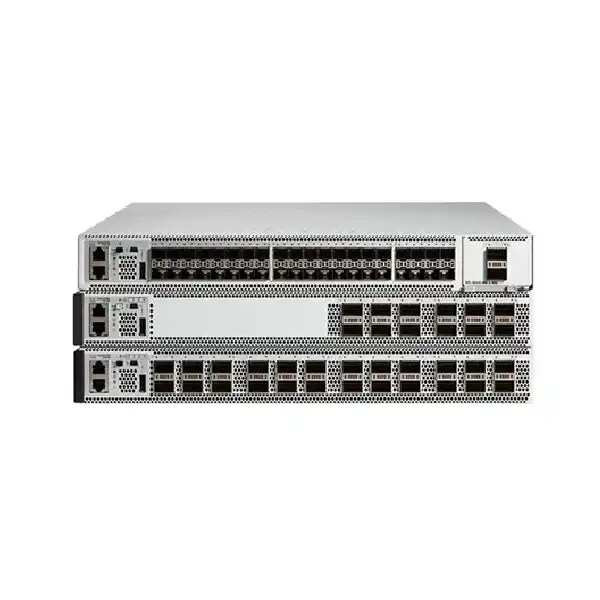

Cisco Catalyst 9500 Switch, 24x10GE ports/Advanced Layer 3/Stackable

Cisco Catalyst 9500 Switch, 24x10GE Ports/Advanced Layer 3/Stackable یک سوئیچ سازمانی پرسرعت از خانواده Catalyst 9500 است که برای شبکه‌هایی طراحی شده که علاوه بر ظرفیت بالای انتقال داده، به قابلیت‌های پیشرفته Layer 3 نیز نیاز دارند. وجود 24 رابط 10GbE امکان ایجاد لینک‌های پرسرعت برای اتصال سرورها، سوئیچ‌های دیگر، تجهیزات ذخیره‌سازی و بخش‌های مختلف زیرساخت را فراهم می‌کند.

ترکیب پورت‌های 10GbE با قابلیت‌های Routing پیشرفته باعث می‌شود این محصول بیشتر در بخش‌های مرکزی شبکه مورد توجه قرار گیرد؛ جایی که سوئیچ فقط وظیفه عبور فریم‌های Ethernet را ندارد و باید در تصمیم‌گیری‌های مسیریابی و کنترل ترافیک نیز نقش داشته باشد.

Cisco Catalyst 9500 برای چه معماری ساخته شده است؟

وقتی شبکه از چندین بخش مستقل تشکیل شده باشد، استفاده از یک سوئیچ ساده Layer 2 معمولاً کافی نیست. کاربران، سرورها، تجهیزات مدیریتی، سرویس‌های داخلی و ارتباطات بین ساختمان‌ها ممکن است هرکدام در Segment جداگانه قرار بگیرند.

در چنین ساختاری، Catalyst 9500 می‌تواند در لایه Distribution یا Core قرار بگیرد و ارتباط میان شبکه‌های مختلف را مدیریت کند. تعداد 24 پورت 10GbE نیز برای شبکه‌هایی که تعداد لینک‌های پرسرعت آن‌ها متوسط تا زیاد است، ظرفیت مناسبی ایجاد می‌کند.

مشخصات فنی Cisco Catalyst 9500

• برند: Cisco
• خانواده محصول: Catalyst 9500
• تعداد پورت: 24 پورت 10GbE
• سرعت رابط‌ها: 10GbE
• نوع کاربرد: Enterprise Networking
• قابلیت اصلی: Advanced Layer 3
• نوع نصب: Rack Mount
• سیستم‌عامل: Cisco IOS XE
• معماری مناسب: Core / Distribution / Aggregation
• قابلیت Stackable: پشتیبانی از معماری‌های Stack و Virtual Switching متناسب با مدل و پیکربندی

24 پورت 10GbE چه تغییری در طراحی شبکه ایجاد می‌کند؟

تعداد 24 پورت باعث می‌شود این مدل در نقطه‌ای قرار بگیرد که تعداد لینک‌ها زیاد است اما الزاماً به تراکم بسیار بالای 48 پورت نیاز وجود ندارد.

برای نمونه، یک سازمان ممکن است چندین سوئیچ Access، تعدادی سرور و چند مسیر ارتباطی بین رک‌ها داشته باشد. اگر هرکدام از این تجهیزات به لینک 10GbE نیاز داشته باشند، 24 رابط پرسرعت می‌تواند بخش قابل توجهی از ارتباطات را پوشش دهد.

این تراکم همچنین باعث می‌شود فضای رک و کابل‌کشی نسبت به استفاده از چند دستگاه کوچک‌تر مدیریت‌پذیرتر باشد.

Advanced Layer 3 در Cisco Catalyst 9500

نقطه تمایز این مدل در محیط‌های حرفه‌ای، قابلیت‌های Layer 3 آن است.

در شبکه‌های بزرگ، سوئیچ باید بتواند میان Subnetهای مختلف مسیر مناسب را انتخاب کند، ترافیک را بر اساس ساختار شبکه هدایت کند و در صورت تغییر وضعیت لینک‌ها، مسیرهای جایگزین را در اختیار داشته باشد.

این قابلیت‌ها باعث می‌شوند Catalyst 9500 بتواند بخشی از وظایفی را انجام دهد که در معماری‌های قدیمی‌تر معمولاً به روترهای مجزا واگذار می‌شد.

Cisco Catalyst 9500 در نقش Distribution

یکی از سناریوهای رایج برای چنین سوئیچی قرار گرفتن در لایه Distribution است.

در این حالت، چندین Access Switch در طبقات یا بخش‌های مختلف سازمان نصب می‌شوند و ارتباطات پرسرعت خود را به Catalyst 9500 می‌رسانند.

سوئیچ سپس ترافیک را به سمت Core، سرورها یا سایر بخش‌های شبکه هدایت می‌کند. اگر شبکه به Routing بین VLANها و Segmentهای مختلف نیاز داشته باشد، قابلیت‌های Layer 3 در همین نقطه اهمیت خود را نشان می‌دهند.

استفاده از Cisco Catalyst 9500 برای اتصال سرورها

10GbE یکی از گزینه‌های رایج برای اتصال سرورهای سازمانی به شبکه است.

سرورهای مجازی‌سازی، Application Serverها و سیستم‌هایی که حجم بالایی از داده را منتقل می‌کنند، معمولاً نسبت به کامپیوترهای معمولی به پهنای باند بیشتری نیاز دارند.

پورت‌های 10GbE این مدل می‌توانند برای ایجاد چنین ارتباطاتی مورد استفاده قرار گیرند. در صورت افزایش تعداد سرورها، طراحی Uplink و ظرفیت مسیر بالادستی نیز باید متناسب با بار شبکه در نظر گرفته شود.

جایگاه Cisco Catalyst 9500 در شبکه‌های مجازی

در یک محیط Virtualization، چندین ماشین مجازی می‌توانند روی یک سرور فیزیکی اجرا شوند.

ترافیک این ماشین‌ها شامل ارتباط با کاربران، Storage، Backup Server و سایر سرورهاست. در نتیجه یک لینک شبکه می‌تواند با بار قابل توجهی مواجه شود.

استفاده از 10GbE برای سرورها و تجمیع این لینک‌ها در Catalyst 9500 می‌تواند ساختار شبکه را برای چنین محیطی مناسب‌تر کند.

Routing بین VLANها با Cisco Catalyst 9500

یکی از کاربردهای مهم Layer 3 در شبکه‌های سازمانی، برقراری ارتباط کنترل‌شده میان VLANهای مختلف است.

برای مثال، می‌توان شبکه کاربران، سرورها، تلفن‌های IP و تجهیزات مدیریتی را از هم جدا کرد. سپس با استفاده از Routing، ارتباط موردنیاز میان این بخش‌ها برقرار شود.

این ساختار علاوه بر نظم بیشتر، امکان اعمال سیاست‌های دسترسی و کنترل بهتر ترافیک داخلی را فراهم می‌کند.

OSPF و طراحی مسیرهای شبکه

در شبکه‌هایی که تعداد مسیرها افزایش پیدا می‌کند، مدیریت دستی Routeها می‌تواند دشوار شود.

پروتکل‌های Dynamic Routing مانند OSPF برای چنین شرایطی طراحی شده‌اند. با استفاده از این نوع پروتکل‌ها، دستگاه‌های Layer 3 می‌توانند اطلاعات مسیر را میان یکدیگر تبادل کنند و در صورت تغییر توپولوژی، مسیر مناسب را انتخاب کنند.

در یک شبکه سازمانی بزرگ، این قابلیت می‌تواند مدیریت مسیرها را نسبت به Static Routing ساده‌تر کند.

Cisco Catalyst 9500 و شبکه‌های چندبخشی

فرض کنید یک شرکت دارای چند ساختمان یا چند بخش عملیاتی باشد و هر قسمت شبکه مستقل خود را داشته باشد.

در چنین محیطی، Catalyst 9500 می‌تواند در نقطه مرکزی قرار بگیرد و ارتباط میان Segmentهای مختلف را مدیریت کند.

24 پورت 10GbE نیز امکان اتصال تعداد قابل توجهی از لینک‌های بین سوئیچ‌ها، سرورها و تجهیزات شبکه را فراهم می‌کند.

قابلیت Stackable در Cisco Catalyst 9500

عبارت Stackable به امکان طراحی چند دستگاه به‌عنوان یک زیرساخت منطقی یا استفاده از فناوری‌های Virtual Switching در مدل‌های پشتیبانی‌شده اشاره دارد.

در شبکه‌های سازمانی، این قابلیت می‌تواند برای افزایش ظرفیت، ایجاد افزونگی و ساده‌تر کردن مدیریت چند دستگاه مورد استفاده قرار گیرد.

با این حال، هنگام خرید باید مدل دقیق Catalyst 9500 و روش Stacking یا Virtual Switching پشتیبانی‌شده توسط همان مدل بررسی شود؛ زیرا قابلیت‌ها در تمام مدل‌های این خانواده یکسان نیستند.

افزونگی در Cisco Catalyst 9500

وقتی یک سوئیچ در مرکز شبکه قرار دارد، خرابی آن می‌تواند بخش بزرگی از ارتباطات را تحت تأثیر قرار دهد.

به همین دلیل در شبکه‌های حساس معمولاً از دو مسیر یا دو دستگاه برای ایجاد Redundancy استفاده می‌شود.

معماری‌های High Availability در خانواده Catalyst 9500 به سازمان اجازه می‌دهند طراحی شبکه را با تمرکز بیشتری روی تداوم سرویس انجام دهد. روش دقیق پیاده‌سازی باید با توپولوژی شبکه و تجهیزات دیگر هماهنگ شود.

Cisco Catalyst 9500 برای شبکه‌های Core

در برخی شبکه‌های سازمانی، Core وظیفه انتقال حجم زیادی از ترافیک میان بخش‌های مختلف را بر عهده دارد.

وجود رابط‌های 10GbE و قابلیت‌های Layer 3 باعث می‌شود این خانواده بتواند در معماری Core مورد استفاده قرار گیرد؛ البته انتخاب مدل مناسب Core به ظرفیت Switching، تعداد لینک‌ها، سرعت Uplink و حجم واقعی ترافیک بستگی دارد.

برای شبکه‌های بسیار بزرگ نیز باید ظرفیت‌های 40 و 100GbE و مدل‌های مناسب‌تر Catalyst 9500 بررسی شوند.

مدیریت ترافیک با QoS

همه ترافیک شبکه اهمیت یکسانی ندارد.

ممکن است ترافیک VoIP، ویدئو، Applicationهای حیاتی و Backup هم‌زمان روی شبکه جریان داشته باشند. QoS به مدیر شبکه کمک می‌کند رفتار ترافیک را بر اساس سیاست‌های تعریف‌شده کنترل کند.

در محیط‌هایی که سرویس‌های حساس روی یک بستر مشترک قرار دارند، این قابلیت می‌تواند در جلوگیری از تأثیرگذاری ترافیک حجیم بر سرویس‌های مهم مفید باشد.

Cisco Catalyst 9500 و امنیت شبکه

امنیت شبکه فقط به Firewall محدود نمی‌شود. سوئیچ‌های سازمانی نیز در کنترل دسترسی و جداسازی تجهیزات نقش دارند.

قابلیت‌هایی مانند 802.1X، کنترل دسترسی، Segmentation و سیاست‌های امنیتی می‌توانند بخشی از معماری دفاعی شبکه را تشکیل دهند.

در این مدل نیز امنیت باید در کنار Firewall، سیستم‌های احراز هویت و سایر تجهیزات شبکه طراحی شود و نباید سوئیچ را به‌عنوان تنها لایه امنیتی در نظر گرفت.

استفاده از Cisco Catalyst 9500 در دیتاسنتر

در دیتاسنترهایی که تعداد قابل توجهی ارتباط 10GbE وجود دارد، این مدل می‌تواند برای تجمیع ارتباطات مورد استفاده قرار گیرد.

سرورها، Storageها و تجهیزات شبکه می‌توانند از طریق لینک‌های پرسرعت به این بخش متصل شوند.

اگر ترافیک East-West در دیتاسنتر زیاد باشد، باید ظرفیت Uplinkها و مسیرهای ارتباطی Core نیز بررسی شوند تا یک نقطه محدودکننده در معماری ایجاد نشود.

ارتباط Cisco Catalyst 9500 با Storage

Storageهای تحت شبکه می‌توانند حجم زیادی از داده را میان سرورها جابه‌جا کنند.

در صورتی که Storage و Server از Ethernet 10GbE پشتیبانی کنند، این مدل می‌تواند در مسیر ارتباطی آن‌ها قرار گیرد.

در این سناریو تعداد Connectionها، نوع پروتکل Storage، میزان I/O و ظرفیت مسیر بالادستی باید هم‌زمان بررسی شوند.

تفاوت 10GbE با پورت‌های گیگابیتی

تفاوت اصلی در ظرفیت لینک است.

یک لینک 10GbE از نظر ظرفیت اسمی حدود ده برابر یک لینک 1GbE ظرفیت انتقال دارد. این موضوع برای سرورها و ارتباطات بین سوئیچ‌ها اهمیت زیادی دارد، زیرا امکان انتقال حجم بیشتری از داده را در یک بازه زمانی مشخص فراهم می‌کند.

به همین دلیل 10GbE معمولاً در قسمت‌هایی از شبکه استفاده می‌شود که ترافیک بیشتری نسبت به Access معمولی دارند.

محصولات سازگار با Cisco Catalyst 9500

• سوئیچ‌های Cisco Catalyst دارای Uplinkهای 10GbE
• سوئیچ‌های Access و Distribution مجهز به SFP+
• سرورهای دارای کارت شبکه 10GbE
• تجهیزات Storage و NAS با رابط 10GbE
• روترهای دارای پورت 10GbE سازگار
• تجهیزات دیتاسنتری دارای SFP+
• Transceiverهای 10GbE سازگار
• کابل‌های DAC و AOC مناسب برای 10GbE
• تجهیزات فیبر نوری مورد استفاده در لینک‌های 10GbE

برای اطمینان از سازگاری باید مدل دقیق Optic، نوع فیبر یا کابل، فاصله لینک و مشخصات پورت دستگاه مقابل بررسی شود.

انتخاب SFP+ برای Cisco Catalyst 9500

پورت 10GbE به‌تنهایی نوع رسانه ارتباطی را مشخص نمی‌کند.

اگر اتصال داخل رک باشد، ممکن است DAC یا AOC گزینه مناسبی باشد. برای مسیرهای طولانی‌تر، بسته به فاصله و نوع فیبر، از Transceiverهای نوری مناسب استفاده می‌شود.

انتخاب اشتباه Optic می‌تواند باعث ناسازگاری لینک شود؛ بنابراین قبل از خرید باید Compatibility تجهیزات دو طرف بررسی شود.

Cisco Catalyst 9500 و توسعه آینده شبکه

یکی از مزایای استفاده از یک پلتفرم سازمانی قدرتمند این است که شبکه برای افزایش تعداد کاربران و تجهیزات آمادگی بیشتری خواهد داشت.

24 پورت 10GbE می‌تواند برای یک شبکه متوسط تا بزرگ ظرفیت مناسبی ایجاد کند و در صورت طراحی درست، امکان توسعه ارتباطات پرسرعت را فراهم آورد.

البته اگر رشد شبکه به‌سمت تعداد بسیار زیاد لینک‌های 10GbE یا مهاجرت به 25/40/100GbE باشد، باید مدل مناسب‌تر از خانواده Catalyst 9500 انتخاب شود.

این مدل برای چه سازمان‌هایی مناسب است؟

این سوئیچ برای شرکت‌های متوسط و بزرگ، سازمان‌های چندبخشی، مراکز داده، دانشگاه‌ها، مجموعه‌های دارای چند ساختمان و شبکه‌هایی که تعداد زیادی لینک 10GbE دارند قابل بررسی است.

به‌خصوص در محیط‌هایی که Routing پیشرفته، تفکیک شبکه و اتصال پرسرعت بین تجهیزات اهمیت دارد، امکانات آن کاربرد بیشتری پیدا می‌کند.

هنگام خرید Cisco Catalyst 9500 چه چیزهایی را بررسی کنیم؟

پیش از خرید بهتر است تعداد لینک‌های 10GbE، نوع Transceiver، ظرفیت موردنیاز Uplink، قابلیت‌های Layer 3 و نیاز به Redundancy مشخص شود.

همچنین باید Part Number کامل محصول بررسی شود؛ زیرا خانواده Catalyst 9500 مدل‌های مختلفی دارد و قابلیت‌هایی مانند تعداد پورت، سرعت Uplink و روش Virtual Switching ممکن است بین مدل‌ها متفاوت باشد.

در صورت خرید Bundle یا دستگاه دارای لایسنس مشخص نیز باید وضعیت Licensing دقیقاً با نیاز پروژه مطابقت داشته باشد.

سوالات متداول Cisco Catalyst 9500

1. Cisco Catalyst 9500 این مدل چند پورت دارد؟

این پیکربندی با 24 رابط 10GbE معرفی شده و برای اتصال تجهیزات و لینک‌های پرسرعت شبکه مورد استفاده قرار می‌گیرد.

2. آیا Cisco Catalyst 9500 برای Layer 3 مناسب است؟

بله. خانواده Catalyst 9500 برای شبکه‌های سازمانی و سناریوهای پیشرفته Layer 3 طراحی شده است و می‌تواند در معماری‌های Distribution و Core مورد استفاده قرار گیرد.

3. آیا می‌توان سرور 10GbE را به این سوئیچ متصل کرد؟

بله، در صورت استفاده از کارت شبکه و Transceiver یا کابل سازگار، سرورهای مجهز به 10GbE می‌توانند به پورت‌های مربوط متصل شوند.

4. آیا این مدل برای دیتاسنتر مناسب است؟

در شبکه‌هایی که بخش قابل توجهی از ارتباطات با سرعت 10GbE انجام می‌شود، می‌توان از این مدل در بخش‌هایی مانند Aggregation یا Distribution دیتاسنتر استفاده کرد. ظرفیت Uplink نیز باید متناسب با حجم ترافیک انتخاب شود.

5. Cisco Catalyst 9500 با چه محصولاتی سازگار است؟

این مدل می‌تواند با سوئیچ‌های دارای Uplink 10GbE، سرورهای مجهز به SFP+، تجهیزات Storage، روترها و سایر تجهیزات شبکه دارای رابط 10GbE سازگار مورد استفاده قرار گیرد. نوع Optic یا کابل و مشخصات پورت دو طرف اتصال باید با یکدیگر مطابقت داشته باشند.
